- 商品
-
店铺
搜索
产品介绍：
PE-g-MAH适用于乙烯类基体聚合物的改性，能够为该类聚合物与无机矿物、无机阻燃剂、玻纤和金属等极性物质之间提供优良的偶联效果，也能够与含-NH2，-OH等基团的聚合物间产生很好的反应，赋予弹性体产品极性与可粘接性，达到不同聚合物间相容化目的，以增加聚合物的增韧，改善冲击强度和伸长率等。
产品主要特色：
• 马来酸酐接枝率高，低气味，超低马来酸酐单体残留；
• 独特的稳定接枝处理工艺，低凝胶交联，使客户产品性能更加稳定；
• 具有优异的增韧效果，低添加量时表现出较高的抗冲击性能；
本公司从反应机理出发，通过调控工艺参数、产品配方等因素来控制反应进程，生产出高接枝率，低气味，稳定性优良的产品，可用于尼龙6，尼龙66的增强增韧改性；可用于提高无机填料以及无机阻燃剂与树脂间的偶联性与粘接力；可用于提高低烟无卤电缆线的伸长率；可用于TPE包胶产品，提高包粘性能，改善表面手感等。
产品主要技术指标：
外观 |
拉伸断裂强度（MPa） |
接枝率（%） |
熔体流动速率（g/10min） |
密度（g/cm3） |
熔点(℃) |
断裂伸长率（%） |
|
指标 |

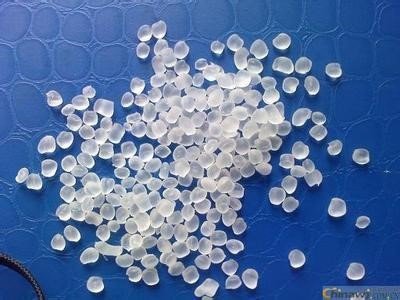

白色颗粒 |
>20 |
1~1.4 |
2.35~3.16 |
0.94 |
130~140 |
>250 |
测试方法 |
目测 |
GB/T1040 |
酸碱滴定 |
GB/T3682 |
GB/T1033 |
GB/T4608 |
GB/T1040 |
PE-g-MAH应用于玻纤（GF）增强HDPE性能
HDPE/PE-g-MAH/GF |
拉伸强度（MPa） |
弯曲强度（MPa） |
缺口冲击强度（kJ/m2） |
70/0/30 |
41 |
57 |
8 |
75/5/20 |
62 |
85 |
15.5 |
65/5/30 |
70 |
90 |
21 |
南京捷纳思新材料有限公司.
咨询请告知是在「新材料帮」上看到的，有助于交易达成。
