氟橡胶

浙江孚诺林化工新材料有限公司

店主：邓经理

地址：18888772508

猜你喜欢

￥1500.00￥0.00

￥99999.00￥0.00

￥1500.00￥0.00

热销商品

常规参数

孚诺林^®26202、26302为低门尼氟橡胶，由偏氟乙烯（VF₂）和六氟丙烯（HFP）共聚而成，通常应用于汽车，液压，电器和化工等行业。孚诺林低门尼氟橡胶具有良好的流动性。它对油，燃料，脂肪族，芳香族碳氢化合物、润滑剂和大多数无机酸具有**的耐受性。

常规
特征	低门尼粘度
应用	注射成型的O型密封圈；密封垫；挤压型材；密封件；板材；管材；复杂型零件

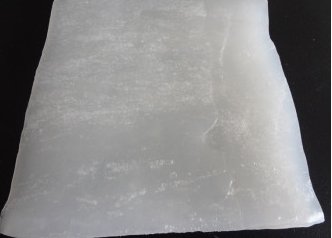

外形	白色或淡黄色胶片
项目	典型值		试验方法
	26202	26302
物理性质
氟含量（mass%）	66	66
密度（g/cc）	1.81~1.83	1.81~1.83	ASTM D297
门尼粘度	20~29	30~42	ASTM D1646 ML 1+10 at 121°C
水含量	0.15	0.15	ASTM D 5668
溶解度	易溶于酮和酯
硫化特性
T10（s）	<170	<140	ASTM D5289
T90（s）	<280	<240	ASTM D5289
力学性能
拉伸强度（MPa）	11.0	12.0	ASTM D412 Method A
100% 模量	4.2	4.5	ASTM D412 Method A
断裂伸长率（%）	180	180	ASTM D412 Method A
撕裂强度（KN/m）	18	19	ASTM D624
硬度, 邵尔 A	78	77	ASTM D2240, Type A
压缩**变形	20	19	ASTM D395, Test B 70 hours at 200℃

对比栏关闭
