温度变送器记录仪，温度变送器，温度记录仪
该变送器标准86*86mm尺寸，可方便的嵌入现场接线盒，带有大屏液晶显示直观，探头内置型安装简单美观，探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
1.2 功能特点
采用美国进口的测温单元，测量准。采用专用的模拟量电路，使用温度范围宽。10~30V宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。
直流供电（默认） |
10~30V DC |
||
功耗 |
电流输出 |
0.8W |
|
电压输出 |
0.8W |
||
默认精度 |
温度 |
±0.5℃（25℃） |
|
宽量程精度 |
温度 |
±1℃（25℃） |
|
变送器电路工作温度 |
-20℃~+60℃，0%RH~80%RH |
||
探头工作温度 |
-40℃~+120℃（定做），默认量程范围：-40℃~+80℃ |
||
探头工作湿度 |
0~10 0 %RH |
||
长期稳定性 |
温度 |
≤0.1℃/y |
|
响应时间 |
温度 |
≤10s(1m/s风速) |
|
输出信号 |
电流输出 |
4~20mA |
|
电压输出 |
0~5V/0~10V可选 |
||
负载能力 |
电压输出 |
输出电阻≤250Ω |
|
电流输出 |
≤600Ω |
||
开孔尺寸 |
60mm |
||
RS- |
公司代号 |
|||
WD- |
单温度变送、传感器 |
|||
I20- |
4~20mA电流输出 |
|||
V05- |
0~5V电压输出 |
|||
V10- |
0~10V电压输出 |
|||

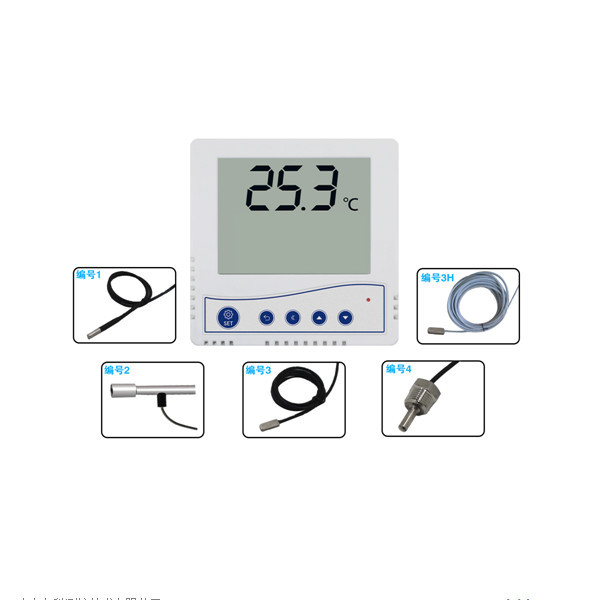

1 |
外延圆形不锈钢探头 |
|||
2 |
外延磁吸式探头 |
|||
3 |
外延扁形不锈钢探头 |
|||
4 |
外延4分管螺纹探头 |
|||
3H |
外延扁高温探头 |
|||
3. 设备安装说明
设备清单：
n变送器设备1台
n安装膨胀塞及螺钉2个
n合格证、保修卡、校准报告（选配）等
3.2.1 电源接线
宽电压电源输入10~30V均可。针对0~10V型输出，只能用24V供电。
设备标配是具有1路模拟量输出。可同时适应三线制与四线制。
3.2.3 接线说明
序号 |
说明 |
序号 |
说明 |
1 |
电源正（10~30V DC） |
5 |
温度信号正 |
2 |
电源负 |
6 |
传感器蓝色线 |
3 |
传感器黄色线 |
7 |
空 |
4 |
传感器棕色线 |
8 |
温度信号负 |
例如：量程-40～80℃，4～20mA输出，当输出信号为10mA时，计算当前的温度值。此温度量程的跨度为120℃，用16mA的电流信号来表达，120℃/16mA=7.5℃/mA，即电流1mA代表温度变化7.5℃，测量值10mA-4mA=6mA，6mA*7.5℃=45℃。45+（-40）=5℃，所以当前温度为5℃。
可能的原因：
1)量程对应错误导致PLC计算错误，本公司产品测温范围默认均为-40℃~80℃。
2)接线方式不对或者接线顺序错误。
3)供电电压不对（针对0~10V型均为24V供电）。
4)变送器与采集器之间距离过长，造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
