介绍:氮化镓(GaN)是氮和镓的化合物,是一种III和V的直接能隙的半导体。氮化镓的能隙很宽,为3.4电子伏特。具有高热导率、高击穿电压、高效率,适合高性能电子和光电子应用。
⠀
应用:用于高端激光芯片等;应用于激光显示技术,如家庭影院、商业投影、AR/VR设备、车载显示等;用于5G通信基站、卫星通信、雷达系统等高频高功率场景。紫外探测器、高亮度LED、高效率功率转换器、电动汽车充电器等。
产品规格书
⠀⠀

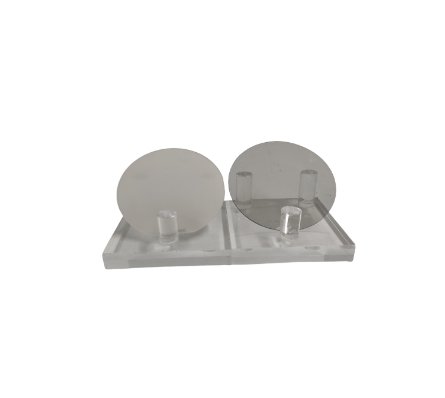

氮化镓单晶衬底(2~4英寸) | |||
直径 |
50.8 mm |
76.2mm |
100mm |
厚度 |
400μm |
450μm |
450μm |
端面晶向 |
(0001) ± 0.2°Ga face |
||
斜切角(C偏M) |
0.5°C-plane off angle toward M-axis |
||
斜切角(C偏A) |
0.0°C-plane off angle toward A-axis |
||
主定位边晶向 |
M-plane (10-10) ± 2.0˚ |
||
主定位边长度 |
16mm |
22mm |
32mm |
次定位边晶向 |
Ga face up: 90.0˚ CW from Primary ± 5.0˚ |
||
次定位边长度 |
8mm |
11mm |
18mm |
正面状态 |
≤ 0.3 nm(10μm ×10μm) |
||
反面状态 |
Polished; Etched |
||
镭刻码面 |
Back side:N-Face |
||
总厚度偏差TTV |
≤15μm |
≤25μm |
≤30μm |
弯曲度BOW |
≤20μm |
≤30μm |
≤40μm |
翘曲度WARP |
≤30μm |
≤45μm |
≤60μm |
边缘去除 |
≤5 mm |
||
电学参数 |
掺杂元素 |
电阻率 |
/ |
Semi-Insulating (Carbon) |
≥1E8 ohm-cm |
/ |
|
N-type (Silicon) |
≤0.02 ohm-cm |
/ |
|
UID(Undoped) |
≤0.2 ohm-cm |
/ |
|
⠀
氮化镓单晶衬底(2~4英寸) | |
晶体结构 |
六方晶体 |
禁带宽度(eV) |
3.45eV |
熔点(℃) |
2400℃ |
莫氏硬度(mohs) |
9.5 |
热导率(W·cm-1·℃-1) |
1.3W·cm-1·℃-1 |
热膨胀系数(℃-1) |
αa=5.6×10-6 |
晶格常数(nm) |
a=0.3189 |
电子迁移率(cm-2·V-1·s-1) |
900 |
击穿电场(MV·cm-1) |
4.9 |
JFM指数(power) |
790 |
BFM指数(SW) |
910 |
BHFM指数(RF) |
100 |
